Sinclair ZX Spectrum +2 Repair

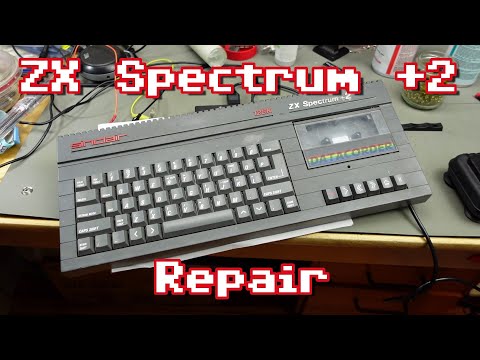

Hola, es enero beta y este es el Sinclair zx
Spectrum plus 2, la versión gris inicial del zx Spectrum Plus 2, la última máquina Sinclair verdadera.
Creo que está en bastante mal estado. Anthony lo donó hace bastante tiempo y pensé que
funcionaría. Es hora de hacer más contenido de espectro y también quiero echarle un vistazo porque se
ve bastante mal. No tengo idea de cómo se ve por dentro, así que echemos un vistazo y veamos si podemos
hacer que esto brille nuevamente antes de mirar adentro. Permítanme tomarme un par de segundos para agradecer al patrocinador
por este video de PCB.
Mi fabricante de prototipos de PCB favorito ofrece PCB de muy alta calidad
a precios extremadamente razonables. También tiene un servicio para rellenar sus PCB a
precios aún más razonables y son amigables. personas con un servicio excelente, así que les
recomiendo mucho que haya un enlace a su sitio web en la descripción del video, simplemente échales un vistazo y
volveremos a trabajar en el espectro zx, así que, en primer lugar, hay algo dando vueltas
allí, así que voy a eche un vistazo al interior uh, sí, de todos modos será una buena idea, este es en realidad el primer espectro en el que estoy trabajando
que tiene un teclado real, ninguna de esas teclas de goma, está bien, esto tiene una
forma bastante extraña de ensamblarse, eso creo. aquí está la cinta, creo que para el
teclado, que voy a quitar y algo atascado aquí, que
es el disipador de calor, parece estar bien, está bien, ahí vamos, vale, eso es lo que estaba
traqueteando allí, un bloque de goma de alguna descripción, probablemente para mantenerse en pie. algo fuera del teclado,
está bien, esto no se ve muy bien, pero no parece roto ni nada, simplemente está muy sucio,
vaya, hay un disipador de calor enorme aleteando por aquí, simplemente atrapado aquí dentro, supongo que
no puede ir a ninguna parte cuando sea el caso.
está cerrado, pero bueno, hay un regulador de voltaje 7805
allí para alimentar la placa, supongo, similar a lo que sucede en los espectros de 48k y
sí, la fuente de alimentación debería ser más o menos la misma, una fuente de alimentación central negativa de 9 voltios CC
con un enchufe cilíndrico, es decir. lo mismo que con el espectro 48k y el
espectro+, solo voy a separar completamente la mitad superior aquí simplemente desconectando la cinta,
sí, eso simplemente elimina eso, está bien y vamos a trabajar en esto, simplemente voy a ir a
una ventana abierta y limpiar el polvo con una lata de aire comprimido, así vamos a deshacernos de
la mayoría de las telarañas y cosas así que hay aquí, sí, eso es un poco mejor, aún así
tendremos que hacer una limpieza importante.
pero voy a sacar la placa de circuito de la
carcasa porque la carcasa también necesita un poco de lavado, eso debería estar bien, así que sí, podemos
sacar todo esto y también quitar el disipador de calor, no se ve demasiado. Malo, en realidad
creo que lo que quiero hacer es reemplazar el regulador de voltaje aquí por uno más robusto.
Este es un 7805cv y voy a usar un 7805 con un s que es una versión de 2 amperios clasificada para
corriente más alta, por lo que generalmente funciona un poco más frío y es un poco más confiable debido a eso, así que aquí está
mi regulador de voltaje de 7805cv y hay algunos tubos termorretráctiles que están muy sueltos y
los cables están soldados a las patas aquí, así que primero lo estoy quitando del disipador de calor.
atascado ahí, está bien, sí, voy a agregar un nuevo
compuesto térmico después de reemplazarlo.
Sí, estos reguladores suelen ser bastante confiables, pero envejecen y a veces desarrollan
fallas y uno de los modos de falla es que simplemente escupen el voltaje de entrada. que
en este caso son 9 voltios a la salida porque hay un cortocircuito interno, por lo que destruirá
el sistema instantáneamente y no queremos eso, así que simplemente voy a reemplazar esto y creo que entonces
podremos intentarlo con seguridad. Si realmente funciona, aquí está el 78S05, el mismo pin,
el mismo factor de forma, pero más corriente, por lo que ahora tenemos un nuevo y mejor
regulador de cinco voltios conectado. Me siento seguro de probar esto y
voy a conectar temporalmente una salida compuesta a esto. los mismos módulos moduladores de rf
que tienen los modelos zx Spectrum más antiguos y básicamente tienen dos líneas que vienen: la primera que
mira hacia aquí es la señal, la segunda es el suministro de cinco voltios y la tierra que vamos
a obtener de la lata misma, que es conectado a tierra, así que necesitamos conectar este pin de señal y conectar a
tierra la señal que sale de este conector rca aquí es una señal de RF destinada a televisores antiguos en
realidad para sintonizar la frecuencia, pero queremos una señal compuesta para las pruebas iniciales más adelante.
Voy
a construir un cable rgb, este en realidad tiene una salida rgb adecuada y creo que es un
conector DIN de ocho pines y esto también proporciona una señal compuesta, pero creo que es más rápido
simplemente tener una pinza de cocodrilo en el pin de señal allí para probar. esto, por supuesto, funciona para
todas las máquinas que tienen estos moduladores de RF. Ah, ahí vamos, sí, creo que es lo mismo
que en los espectros de 48k, así que sí, simplemente vamos a aprovechar eso, así que estoy usando una pinza de cocodrilo amarilla.
para la señal entonces simplemente estoy conectando esto a este pin aquí y el otro al
anillo del conector rca y deberíamos tener un mod compuesto muy básico y acabo de conectar
esto a mi escalador aquí que entra en el televisor y estoy usando una fuente de alimentación central negativa de nueve voltios,
veamos si explota, no explota pero no me da
señal, vale, ahí vamos, ahí está la señal, mi pinza de cocodrilo tampoco hizo Buena
conexión, supongo que sí, tenemos una especie de señal, sí, así que esto es lo que recibimos,
supongo que no es una señal adecuada, pero hay algo que parpadea, por
lo que algo está saliendo allí.
Probablemente tendremos que hacer una
conexión más adecuada al monitor, simplemente conecté la salida compuesta en el
conector de salida rgb, allí está el conector din y sí, esto es lo que obtenemos una imagen mucho más estable
y colores parpadeantes en la pantalla, lo cual, por supuesto, no es lo que queremos, pero es mejor al menos que
tengamos una imagen limpia. La señal ahora es una señal relativamente limpia, así que una de las primeras cosas que quiero probar es si
realmente obtengo una reacción al botón de reinicio, sí, y definitivamente miro ese
reinicio para que tengamos algún tipo de reacción que signifique que probablemente la CPU estar bien y
tal vez la ula también esté bien, también aparece un borde alrededor de la pantalla, lo cual es una
buena señal, podría ser simplemente un problema de RAM, lo cual sería
una solución fácil, supongo que investiguemos, así que a veces obtengo diferentes salidas de imagen
después de reiniciar y calentar esto por un momento y, como dije, sospecho de RAM, así que voy a
hurgar con mi osciloscopio por un momento y, de hecho, verás lo que hace la RAM
y tengo el pin aquí y Creo que hay un chip de RAM que sospecho que tiene problemas, por lo que
todos los chips de RAM se comportan prácticamente igual excepto este que tiene una señal ligeramente inestable en
el pin D, que son los datos en el pin, creo, y también en el El pin de salida de datos parece muy diferente de
los demás, déjame mostrarte el alcance, así que aquí está el pin de datos de mi chip, que es ic32.
Aquí hay
otro chip de RAM con el mismo pin y otro y otro, y sí, entiendes la idea.
Tienen eso en el pin de entrada D y en el pin de salida D. Este es el chip que sospecho que está roto. Este
es otro, uno otro, otro, otro, otro, sí, todos se
ven iguales. Te haces una idea, los relojes están encendidos. la CPU está bien, parece que el reloj de la CPU me parece muy saludable, debería ser
correcto y también tenemos algo de actividad en las líneas de datos y creo que el procesador
es correcto. Lo primero que sospecho es que la RAM se comporta ligeramente mal, así que para verificar. que
simplemente voy a usar mi viejo truco de llevar algo de RAM allí y ni siquiera sé si lo
que estoy usando es un chip de RAM que funcione, pero solo voy a ver si eso cambia
algo, así que Solo estoy usando uno de mis, este es extraído del c64, uno de esos chips mt ram,
este en realidad es un 4264 y estos son 4164, pero son los mismos chips, básicamente, solo
diferentes números de pieza del fabricante, así que sí, déjame apagar esto tirando del enchufe.
Esta versión
del espectro todavía no tiene un interruptor de encendido, así que voy a poner esto ahí, así, esa es la memoria RAM,
veamos si la pantalla cambia y efectivamente lo hace, aquí está
el resultado con el nuevo chip de memoria RAM. o con el carnero a cuestas ahí
quítelo sí, eso es diferente vale, sí, eso es con el chip de carnero que claramente es
una imagen diferente ese es el a cuestas allí esto sin el a cuestas tenemos cosas parpadeantes
está como por todas partes sí, con el chip de carnero solo muestra una imagen roja allí, simplemente
voy a ponerlo en otro aquí, sí, eso es claramente una cosa diferente,
supongo que algo anda mal con ese chip, así que quitemos este chip de RAM y reemplácelo con otro,
creo que ese será el Lo primero que hago, sí, fue bastante bien. Voy a
colocar un zócalo para poder reemplazar el chip. Y sí, siempre tiendo a zócalo de
chips que desoldé para poder cambiar las cosas más rápidamente
sin desoldar. más chips y solo para reír, esto es lo que
hace sin un chip de RAM en esa posición que se ve muy similar a lo que hemos visto con
el chip de RAM allí, así que tal vez fue culpa nuestra coloquemos otro chip de RAM mejor ahí, ¿ vale? Solo estoy poniendo el
chip de RAM que probé antes ahí, está bien, contacto, eh, y hace cambios, hace cosas que
no sirvieron de nada, así que hice algunas cosas fuera de cámara, programé una eprom que es una
eeprom 27c512 que puedes usar, creo, 128.
o 256 eeprom, la rom que estoy usando es
el diagnóstico de espectro zx de brendan alford, quien en realidad, cuando tuiteé sobre mi reparación en curso,
me señaló el hecho de que en realidad se pueden grabar en una eprom y
usar en lugar de la rom que está originalmente en el espectro zx, así que eso es lo que hice, gracias brendan
por señalar que esto también funciona con cartuchos como la tarjeta inteligente retroleum
y cosas así, cartuchos y dandanators fruitcake zxc3 y c4 y todo tipo
de cartuchos compatibles con las roms, siempre que haya usado el diagnósticos basados en cinta antes para
pruebas de RAM y los usé desde mi futuro cartucho divmmc. Ahora voy a usar la eprom que quemé
con el archivo binario proporcionado aquí en la página de github. Por supuesto, voy a vincular la página de github
en la descripción del video. así que puedes crear el tuyo propio, así que, como dije, tengo la eeprom insertada
aquí en lugar de la rom original que saqué y voy a encenderla
ahora. Verás, debería probar la memoria RAM inferior y, a juzgar por la corrupción de la pantalla,
Tengo varias fallas de ariete en el ariete inferior que también se usa para el ariete de pantalla y sí,
como puedes ver, claramente y muy sutilmente me indica que el ariete falló en la posición cuatro, así que sí, es bastante
obvio que el ariete en la posición cuatro falló y De acuerdo con el manual que también está disponible
en la página de Github, voy a vincular este modelo particular de espectro.
Es este chip el que
tiene ram 4 ic28, en este caso para el espectro +2. y sí, simplemente voy a desoldar esto y colocar
un enchufe y colocar un nuevo chip de RAM y ver si eso soluciona nuestro problema y luego ejecutar el diagnóstico
nuevamente para ver si hay más chips de RAM rotos, es muy posible que haya varios rotos,
sí, mientras tanto probé esto con el visor también fuera de cámara y el comportamiento que
obtuvimos del rastro inestable que teníamos en el visor es mejor ahora con esto insertado, así que espero que este
sea el último que tengamos que hacer. reemplazar, veamos, está bien, intentemos eso de nuevo, ¿ probamos la tarjeta que se ve mucho mejor ahora? Sí, no se detectó el hardware de diagnóstico, está
bien, no tenemos ningún hardware de diagnóstico, pero al menos funciona como una prueba de RAM y ahora
parece. realmente necesitamos el teclado, oh, estamos asumiendo el modo 48k, al menos está bien, sí,
perdón por la terrible calidad de imagen, uh, sí, les mostraré en un segundo cómo tengo
esto conectado, pero parece que al menos el 48k está completamente Bueno, eso es bastante bueno, así que tal vez
esto esté arreglado.
Solo voy a conectar un teclado o hacer las otras pruebas, así que no intentes esto en
casa, pero así es como conecté el monitor a esto en este momento.
Tengo esto, mi llamado pokey bit, una cerveza, creo que es el término técnico para esto.
Tengo esto pegado al conector DIN, que en realidad se sostiene bastante bien, tengo el
diámetro correcto y tengo el suelo conectado a la lata del modulador de RF. Voy a hacer
un cable adecuado, lo prometo, pero para probarlo y, con suerte, solucionar este problema, esto debería ser suficiente, así que
déjenme ver si puedo conectar el teclado aquí de alguna manera razonable. No tengo idea si el
teclado funciona, pero vamos. para averiguarlo, supongo, así que simplemente estoy poniendo varios trozos de
papel aquí con la esperanza de que esto sea lo suficientemente aislante. Está bien, intentemos encenderlo y comenzar nuestro
diagrama nuevamente y esta vez, con suerte, podremos presionar la tecla correcta para el espectro +2. cuál
es la clave número 3, está bien, ahora debería ejecutar la prueba, uh, debería probar toda la RAM, en realidad los bancos de RAM, sí,
está probando varios bancos de RAM, eso está bien, la imagen se ve horrible.
Lo siento,
voy a hacer un cable RGB para esta cosa, genial. Bueno, parece haber funcionado,
parece haber pasado las pruebas de RAM, lo que significa que no habrá más RAM defectuosa, probablemente,
muy probablemente, no habrá más RAM defectuosa. No sé qué tan precisas son estas pruebas,
a veces todavía tienes algunas partes defectuosas, pero sí, esto es muy, muy prometedor,
veamos si podemos hacer otras pruebas, oh, ahora está bien, tengo que mantener presionadas las
teclas mientras inicia, ahora está haciendo la prueba de ula, prueba de interrupción, el movimiento debe ser suave,
buena prueba, pantalla de prueba de generación de baller, cambio, oh, eso es para 128k. pero esto
técnicamente debería ser compatible con 128k, deberías probar la dirección del puerto ula, el
borde verde parpadeante pasa, cualquier otra cosa falla, está bien, verde parpadeante, no tenemos nada
conectado a los puertos, por lo que realmente no podemos probar el micrófono y el puerto de oído, espera. romper para salir,
está bien, hagamos la prueba de remojo manteniendo presionado s, eso hace algo que probablemente sea el
bucle de prueba de RAM.
Lo sé por la versión de cinta, prueba de caminata de RAM superior, sí, está haciendo las iteraciones de la prueba y
solo probando 48k de RAM en remojo. modo de prueba, creo oh, está bien, esa es la tarjeta de prueba no tenemos el sonido conectado, así que no puedo probar
el sonido, ¿cuál es la prueba del teclado? Está bien, ahí vamos, sí, prueba, solo
tiene las teclas de espectro de 48k ahí, oye, pero mi teclado, al menos las teclas
que están presentes aquí parecen funcionar, eso está bien, ese es nuestro "acerca de", esa es la última versión que
parece de 2018. Desde la computadora de Brendan Alford dice que el host para la compilación era Alford-PC interesante
y Dylan Smith es el otro, creo que la versión original es de dylan smith y brendan
amplió los diagnósticos bastante bien, sí, este parece ser un espectro zx completamente funcional,
no está en las mejores condiciones visualmente y la calidad de imagen de mi
cable compuesto, ciertamente un poco improvisado, no es la mejor. calidad, pero bueno, parece ser un sistema que funciona.
Creo que quiero volver a colocar la rom original allí y ver qué hace.
¿Alguna vez
mencioné lo mucho que amo este extractor de chips? Voy a vincularlo en la descripción nuevamente
porque es así si estás extrayendo chips regularmente como lo hago yo estas cosas son
herramientas invaluables son tan buenas uh herramientas jonard herramientas jonard Ups vale ahí está mi cable
desconectándose tenemos una pantalla de inicio bastante bonita esto es como la programación de un especialista con
el teclado que ni siquiera está conectado correctamente y un cable de video que no es un cable de video en
absoluto, está bien, ahí vamos, ¿puedo ejecutar esto? Ejecutar, yay, desplazarse, desplazarse de nuevo. Me encanta
el espectro. De hecho, me encanta el espectro. Sí, después de un poco más, uh, limpieza a fondo de la expansión.
puerto
o puerto de cartucho, de hecho logré que esto ejecutara mi futuro divmmc y
ahora estoy jugando boulder dash como puedes ver y parece funcionar bien. Incluso tengo un
pequeño altavoz conectado a la salida de audio y funciona, así que tengo audio, este
parece ser un espectro zx completamente funcional y, por supuesto, obviamente tengo que hacer un poco
más de trabajo de renovación en la carcasa, especialmente la limpieza, tengo que poner nuevos condensadores en
esto, por supuesto, como lo hago y también creo que tengo que darle la vuelta.
algunos de los transistores que
están aquí en la dirección incorrecta desde la fábrica, de hecho, tengo que buscarlos y leer,
espero que este sea otro video con un resultado aún más satisfactorio. Estoy bastante
satisfecho de haber logrado que esto funcione. en absoluto y sí, gracias a la brillante ROM de diagnóstico
fue muy fácil diagnosticar esto y sí, gracias Dylan y Brendan por hacer el
diagnóstico. Voy a vincular todo lo que usé en la descripción del video y espero que hayan encontrado
esto. informativo Espero que lo hayan disfrutado y espero verlos en este canal nuevamente
gracias a todos por apoyarme en patreon y en la página de membresías del canal.
Soy ene
beta gracias por mirar, hasta la próxima, adiós..
